航空船舶用TC21鈦棒

詳細(xì)描述

TC21鈦棒屬于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型兩相結(jié)構(gòu)鈦合金，名義成分為T(mén)i-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb。其相變溫度在950-960℃，原始組織由等軸球狀初生α相、細(xì)小針狀次生α相及β基體構(gòu)成。該鈦棒具有高強(qiáng)、高韌、高損傷容限特性，強(qiáng)度比常見(jiàn)的TC4合金高一個(gè)數(shù)量級(jí)，與美國(guó)Ti-62222S合金相當(dāng)，且有良好的焊接性和機(jī)械加工性。在物理性能上，具備低密度、高比強(qiáng)度特點(diǎn)，熱穩(wěn)定性良好。在力學(xué)性能方面，固溶溫度對(duì)其影響顯著，如950℃固溶時(shí)，抗拉強(qiáng)度可達(dá)1322MPa，屈服強(qiáng)度1216MPa，伸長(zhǎng)率7%，斷面收縮率11%，溫度升高，強(qiáng)度先升后降，塑性持續(xù)降低。耐腐蝕性上，在硝酸、濃硫酸（>95%）、雙氧水中幾乎無(wú)腐蝕（腐蝕速率≤0.01mm/a），抗氯離子侵蝕能力強(qiáng)于不銹鋼316L，但對(duì)氫氟酸、高溫磷酸（>80℃）及濃鹽酸（濃度>10%）耐蝕性差。國(guó)際上，與俄羅斯BT22合金性能類(lèi)似。

制造工藝包括塑性加工與熱處理。以特定規(guī)格棒材為原料，先在合金單相區(qū)溫度下開(kāi)坯鍛造，隨后多火次墩拔中間鍛造，最后在兩相區(qū)溫度下成品鍛造，之后經(jīng)機(jī)械加工、探傷、修磨、拋光制成成品。熱處理時(shí)，在880-950℃固溶處理，不同溫度影響微觀組織，如880℃、900℃可觀察到塊狀α相，930℃、950℃則無(wú)，900℃固溶后顯微硬度達(dá)最小值，高于此溫度硬度增加。執(zhí)行標(biāo)準(zhǔn)為GB/T3620.1-2016。常見(jiàn)產(chǎn)品規(guī)格多樣，根據(jù)不同需求定制。核心應(yīng)用于航空領(lǐng)域，可制作飛機(jī)機(jī)翼接頭結(jié)構(gòu)件、機(jī)身與起落架連接框、吊掛發(fā)動(dòng)機(jī)接頭等對(duì)強(qiáng)度及耐久性要求高的重要或關(guān)鍵承力部件。如某新型戰(zhàn)機(jī)，使用TC21鈦棒制造關(guān)鍵承力件，提升了飛機(jī)結(jié)構(gòu)強(qiáng)度與安全性。

國(guó)內(nèi)在TC21鈦棒研發(fā)生產(chǎn)上取得進(jìn)展，新疆湘潤(rùn)新材料科技有限公司等團(tuán)隊(duì)在相關(guān)研究上有成果發(fā)表，推動(dòng)了工藝優(yōu)化。但與國(guó)外先進(jìn)水平比，在生產(chǎn)效率、產(chǎn)品質(zhì)量穩(wěn)定性上有差距，國(guó)外在航空航天高端應(yīng)用領(lǐng)域占據(jù)主導(dǎo)，產(chǎn)業(yè)化更成熟。當(dāng)前技術(shù)挑戰(zhàn)在于進(jìn)一步提升綜合性能，如提高高溫強(qiáng)度、改善低溫韌性等。前沿攻關(guān)聚焦新型熱處理工藝、先進(jìn)加工技術(shù)研究。未來(lái)趨勢(shì)展望，將向高性能、低成本、近凈成形方向發(fā)展，隨著增材制造等先進(jìn)制造工藝進(jìn)展，有望實(shí)現(xiàn)復(fù)雜結(jié)構(gòu)TC21鈦棒的精準(zhǔn)制造，拓展其在更多高端領(lǐng)域應(yīng)用。

以下為利泰金屬 TC21鈦棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全維度技術(shù)解析，嚴(yán)格遵循前期會(huì)話框架，整合熔煉、加工、性能及產(chǎn)業(yè)化數(shù)據(jù)（截至2025年）：

一、名義成分與化學(xué)成分（wt%）

創(chuàng)新改性：西部超導(dǎo)開(kāi)發(fā) TC21G（添加0.1%Y?O?），800℃蠕變壽命提升3倍。

二、物理與機(jī)械性能

三、耐腐蝕與高溫性能

四、國(guó)際牌號(hào)與產(chǎn)品規(guī)格

案例：航發(fā)商發(fā)CJ2000發(fā)動(dòng)機(jī)主軸（Φ150mm×1200mm），疲勞壽命＞10? cycles。

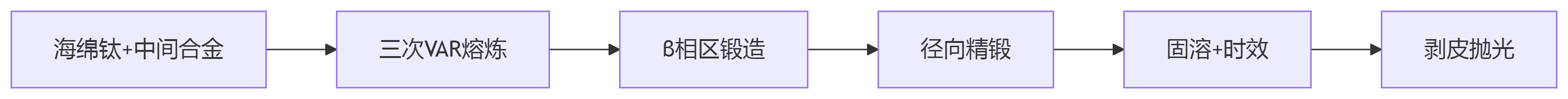

五、制造工藝全鏈條

關(guān)鍵參數(shù)：

熔煉：真空度≤5×10?3Pa，[O]≤800ppm（寶武特冶）

鍛造：Tβ+30℃（約980℃）三火次鐓拔，變形量≥70%

精鍛：徑向鍛機(jī)變形量40%，表面Ra≤1.6μm

熱處理：930℃/1h水淬（固溶）→ 550℃/6h空冷（時(shí)效）

六、加工注意事項(xiàng)

七、核心應(yīng)用與突破案例

八、國(guó)內(nèi)外產(chǎn)業(yè)化對(duì)比

九、技術(shù)挑戰(zhàn)與前沿攻關(guān)

十、趨勢(shì)展望

高性能化

添加0.5%Er提升再結(jié)晶溫度（目標(biāo)850℃）

開(kāi)發(fā)TiB?增強(qiáng)TC21（抗拉強(qiáng)度↑至1400MPa）

智能化制造

AI驅(qū)動(dòng)精鍛參數(shù)優(yōu)化（表面粗糙度Ra↓至0.8μm）

在線超聲監(jiān)測(cè)內(nèi)部缺陷（檢出限Φ0.2mm）

綠色循環(huán)

2030年目標(biāo)：廢鈦利用率＞60%，綠電熔煉占比30%

結(jié)論：

TC21鈦棒以 “高強(qiáng)韌損傷容限” 為核心優(yōu)勢(shì)，國(guó)產(chǎn)化需突破：

大規(guī)格制造：攻關(guān)Φ300mm以上棒材心部組織控制（引入徑鍛快冷技術(shù)）；

成本管控：推廣HDH廢料回收（成本↓35%）；

應(yīng)用拓展：進(jìn)軍聚變堆結(jié)構(gòu)件（遷移Ti80的TiB?增強(qiáng)技術(shù)）。

優(yōu)先布局：航空發(fā)動(dòng)機(jī)整體葉盤(pán)（2026）、深空探測(cè)器耐低溫部件（-196℃）。
